Schraubenlose Befestigung von Axiallüftern

Unsere patentierten Manschetten ermöglichen eine schraubenlose Lüftermontage in wenigen Sekunden. Da diese aus elastischem Material bestehen, verhindern sie die Übertragung von Vibrationen und Schwingungen der Lüfter auf die Gehäusewand.

Hierdurch reduziert sich die Geräuschentwicklung um bis zu 9db (siehe Geräuschmessprotokoll).

Die Manschetten sind in zwei Ausführungen erhältlich und passen auf alle gängigen Axiallüfter verschiedenster Hersteller!

Die Laschen an den Ecken der Manschette einfach über den Flansch des Lüfters ziehen und mit einem kurzen Handgriff an der Gehäusewand montieren. Das Demontieren funktioniert ebenfalls schnell!

Typ LM – Typ SLM

Wählen Sie die optimale Lösung für Ihre Anwendung. Beide Serien bieten werkzeuglose Montage und überlegene Vibrationsdämpfung für unterschiedliche Einsatzbereiche.

Typ LM

Mit Steckfüßen

Mit den Lüftermanschetten lassen sich Axiallüfter am schnellsten montieren und wieder demontieren. Hierfür ist jedoch, unter Berücksichtigung der gegebenen Platzverhältnisse, ein passendes Lochbild nötig.

Dazu ist Zubehör wie Lüfterschutz-EMV-Bleche, Grobstaubfilter und Schutzgitter erhältlich, dass sich in Kombination mit den Lüftermanschetten ebenfalls ohne Werkzeug schnell und sicher montieren lässt.

Vier verschiedene Montagearten verfügbar
Vollständiges Zubehör-Sortiment kompatibel
Optimiert für Neuentwicklungen
Steckfüße verhindern Blockierung der Lüftungsöffnung
Sicherungsnieten für Extrembelastungen verfügbar

LM-Serie Daten

Weitere Infos & Montage

CAD Downloads

Typ SLM

Mit Stecknippeln

Die Steck-Lüftermanschetten eignen sich ideal zum nachträglichem Einbau oder Nachrüsten bestehender Geräte, da die Stecknippel durch die vorhandenen Standardbohrungen in der Gehäusewand gezogen werden können. Somit ist keine Änderung am Lochausschnitt erforderlich.

Passend dazu sind Lüfterschutz-EMV-Bleche und Insektenschutzgitter erhältlich.

Kompatibel mit Standard-Lochausschnitten
Ideal für nachträglichen Einbau
Keine Gehäusemodifikation erforderlich
EMV-Bleche und Insektenschutz verfügbar
Schnelle Retrofit-Lösung

SLM-Serie Daten

Weitere Infos & Montage

CAD Downloads

Finden Sie Ihre passende Axiallüfter-Manschette

Unser intelligenter Produktfinder führt Sie in drei einfachen Schritten zur optimalen Lösung. Basierend auf Ihren spezifischen Anforderungen erhalten Sie passende Produktvorschläge mit allen technischen Daten.

Produktsucher starten

Technische Spezifikationen

Alle Axiallüfter-Manschetten erfüllen höchste Qualitätsstandards und sind für anspruchsvolle industrielle Anwendungen optimiert.

Material & Eigenschaften

Material:
TPE
(Thermoplastisches Elastomer)

Härte:
ca. 65° Shore A

Farbe:
Schwarz (Standard)

Flammschutz:UL94-V-0

Temperatur & Umgebung

Temperaturbereich:
-40°C bis +100°C

Richtlinien:
REACH & RoHS konform

Zertifizierung:
ISO 9001:2015

Geräuschreduktion:bis zu 9 dB

Verfügbare Größen

Lüftergrößen:
25mm – 127mm

Plattenstärke LM:
0,75 – 2,50mm

Plattenstärke SLM:
0,75 – 3,50mm

Sonderausführungen:Rip-Type (-F) verfügbar

Montagearten

Die LM-Serie bietet vier verschiedene Montagearten für maximale Flexibilität in unterschiedlichen Platzverhältnissen.

Steck-Drehmontage

Beliebteste Montageart. Steckfüße durch größere Bohrungen stecken und durch Drehbewegung in kleinere Bohrungen fixieren. Rückseite muss nicht zugänglich sein.

Steck-Schubmontage

Zweithäufigste Methode. Ähnlich wie Drehmontage, aber mit seitlicher Schiebebewegung. Ideal wenn Drehbewegung nicht möglich ist.

Steck-Ziehmontage

Steckfüße durch 45° Ausbrüche stecken und seitlich ziehen. Ausreichend Platz um den Lüfter erforderlich, Rückseite muss nicht zugänglich sein.

Steckmontage

Für sehr enge Platzverhältnisse. Steckfüße durch Bohrungen stecken und von Rückseite herausziehen. Rückseite muss zugänglich sein.

Zubehör für komplette Lösungen

Erweitern Sie Ihre Axiallüfter-Befestigung mit unserem umfangreichen Zubehör-Sortiment für Schutz, EMV-Verträglichkeit und erhöhte Betriebssicherheit.

Schutzgitter

Kunststoff-Schutzgitter in zwei Größenvarianten. Einfache Montage in die Steckfuß-Bohrungen.

EMV-Bleche

Edelstahl-Bleche für elektromagnetische Verträglichkeit. Verbesserung bis zu 50% nachweisbar.

Insektenschutzgitter

PVC-freie Gewebe gegen Insekten und kleine Fremdkörper. Optimal für Außenanwendungen.

Grobstaubfilter

Filterklasse G2 für Grobstaub-Abscheidung. Selbsterlöschend und einfach austauschbar.

Lamellennieten

Zur Befestigung handelsüblicher Drahtschutzgitter. Für LM-40 bis LM-92 Serie geeignet.

Sicherungsnieten

Zusätzliche Sicherung für extreme Belastungen. Bestehen härteste Fall- und Rütteltests.

Benötigen Sie technische Unterstützung?

Unser Expertenteam unterstützt Sie bei der Auswahl der optimalen Lösung, erstellt individuelle Lochbilder und entwickelt bei Bedarf maßgeschneiderte Befestigungselemente für Ihre spezifischen Anforderungen.

Datenblätter herunterladen

Technische Beratung

+49 (0)8092-2320-518

Artikelnummer:	LM	40	20	10 oder 20	(F)
	Artikel	Lüftergröße	Flanschbreite	Plattenstärke: 10 = von 0,75 bis 1,25 mm 20 = von 1,50 – 2,50 mm	Freigestellte Ecken für Rip Type Lüfter

Artikelnummer:

10 oder 20

(F)

Artikel

Lüftergröße

Flanschbreite

Plattenstärke:
10 = von 0,75 bis 1,25 mm
20 = von 1,50 – 2,50 mm

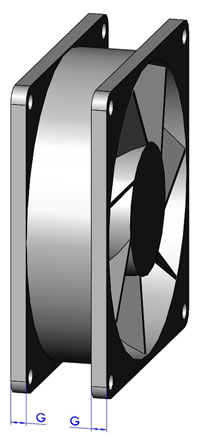

Freigestellte Ecken für Rip Type Lüfter

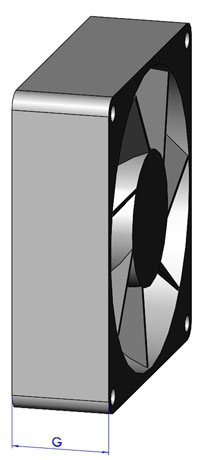

Artikel Nr.	A	B	C	D	E	F	G	H	S	Plattenstärke
LM-25-100-10	27	25	24	3,5	20,25	12,25	10	2,0	1,0	0,75 bis 1,25
LM-25-100-20	27	25	24	3,5	21,25	12,25	10	2,0	1,0	1,50 bis 2,50
LM-30-100-10	33	30	28	4,0	22,25	13,25	10,0*	3,0	1,0	0,75 bis 1,25
LM-30-100-20	33	30	28	4,0	23,25	13,25	10,0*	4,0	2,0	1,50 bis 2,50
LM-40-20-10-F	43	40	38	4,5	14,75	5,25	2	3,5	1,0	0,75 bis 1,25
LM-40-20-20-F	43	40	38	4,5	15,75	5,25	2	4,5	2,0	1,50 bis 2,50
LM-40-40-10-F	43	40	38	4,5	16,75	7,25	4	3,5	1,0	0,75 bis 1,25
LM-40-40-20-F	43	40	38	4,5	17,75	7,25	4	4,5	2,0	1,50 bis 2,50
LM-40-100-10	43	40	38	4,5	22,75	13,25	10,0*	3,5	1,0	0,75 bis 1,25
LM-40-100-20	43	40	38	4,5	23,75	13,25	10,0*	4,5	2,0	1,50 bis 2,50
LM-40-150-10	43	40	38	4,5	27,75	18,25	15,0*	3,5	1,0	0,75 bis 1,25
LM-40-150-20	43	40	38	4,5	28,75	18,25	15,0*	4,5	2,0	1,50 bis 2,50
LM-40-200-10	43	40	38	4,5	32,75	23,25	20,0*	3,5	1,0	0,75 bis 1,25
LM-40-200-20	43	40	38	4,5	3375	23,25	20,0*	4,5	2,0	1,50 bis 2,50
LM-50-25-10-F (-B40/42)	53	50	48	4,5	15,25	5,75	2,5	3,5	1,0	0,75 bis 1,25
LM-50-25-20-F (-B40/42)	53	50	48	4,5	16,5	5,75	2,5	4,5	2,0	1,50 bis 2,50
LM-50-100-10 (-B40/42)	53	50	48	4,5	22,75	13,25	10,0*	3,5	1,0	0,75 bis 1,25
LM-50-100-20 (-B40/42)	53	50	48	4,5	23,75	13,25	10,0*	4,5	2,0	1,50 bis 2,50
LM-50-150-10 (-B40/42)	53	50	48	4,5	27,75	18,25	15,0*	3,5	1,0	0,75 bis 1,25
LM-50-150-20 (-B40/42)	53	50	48	4,5	28,75	18,25	15,0*	4,5	2,0	1,50 bis 2,50
LM-50-200-10 (-B40/42)	53	50	48	4,5	32,75	23,35	20,0*	3,5	1,0	0,75 bis 1,25
LM-50-200-20 (-B40/42)	53	50	48	4,5	33,75	23,25	20,0*	4,5	2,0	1,50 bis 2,50
LM-60-30-10 (-F)	64	60	58	5,0	17,5	7,5	3	4,0	1,0	0,75 bis 1,25
LM-60-30-20 (-F)	64	60	58	5,0	18,5	7,5	3	5,0	2,0	1,50 bis 2,50
LM-60-40-10 (-F)	64	60	58	5,0	18,5	8,5	4	4,0	1,0	0,75 bis 1,25
LM-60-40-20 (-F)	64	60	58	5,0	19,5	8,5	4	5,0	2,0	1,50 bis 2,50
LM-80-30-10 (-F)	84	80	77	5,8	17,5	7,5	3	4,0	1,0	0,75 bis 1,25
LM-80-30-20 (-F)	84	80	77	5,7	18,5	7,5	3	5,0	2,0	1,50 bis 2,50
LM-80-40-10 (-F)	84	88	77	5,8	18,5	8,5	4	4,0	1,0	0,75 bis 1,25
LM-80-40-20 (-F)	84	80	77	5,8	19,5	8,5	4	5,0	2,0	1,50 bis 2,50
LM-80-50-10 (-F)	84	80	77	5,8	20,5	9,5	5	4,0	1,0	0,75 bis 1,25
LM-80-50-20 (-F)	84	80	77	5,8	21,5	9,5	5	5,0	2,0	1,50 bis 2,50
LM-92-40-10 (-F)	97	92	89	6,0	19,5	9,5	4	4,0	1,0	0,75 bis 1,25
LM-92-40-20 (-F)	97	92	89	6,0	20,5	9,5	4	5,0	2,0	1,50 bis 2,50
LM-92-50-10 (-F)	97	92	89	6,0	21,5	10,5	5	4,0	1,0	0,75 bis 1,25
LM-92-50-20 (-F)	97	92	89	6,0	22,5	10,5	5	5,0	2,0	1,50 bis 2,50
LM-95-60-10 (-F)	97	92	89	6,0	23,5	11,5	6	4,0	1,0	0,75 bis 1,25
LM-92-60-20 (-F)	97	92	89	6,0	24,5	11,5	6	5,0	2,0	1,50 bis 2,50
LM-119-40-10 (-F)	125	119	116	8,0	22	9,5	4	4,5	1,0	0,75 bis 1,25
LM-119-40-20 (-F)	125	119	116	8,0	23	9,5	4	5,5	2,0	1,50 bis 2,50
LM-119-50-10 (-F)	125	119	116	8,0	24	10,5	5	4,5	1,0	0,75 bis 1,25
LM-119-50-20 (-F)	125	119	116	8,0	25	10,5	5	5,5	2,0	1,50 bis 2,50
LM-119-60-10 (-F)	125	119	116	8,0	26	11,5	6	4,5	1,0	0,75 bis 1,25
LM-119-60-20 (-F)	125	119	116	8,0	27	11,5	6	5,5	2,0	1,50 bis 2,50
Alle Maße in mm! Weitere Manschetten / Maße auf Anfrage!

Artikel Nr.

Plattenstärke

LM-25-100-10

3,5

20,25

12,25

2,0

1,0

0,75 bis 1,25

LM-25-100-20

3,5

21,25

12,25

2,0

1,0

1,50 bis 2,50

LM-30-100-10

4,0

22,25

13,25

10,0*

3,0

1,0

0,75 bis 1,25

LM-30-100-20

4,0

23,25

13,25

10,0*

4,0

2,0

1,50 bis 2,50

LM-40-20-10-F

4,5

14,75

5,25

3,5

1,0

0,75 bis 1,25

LM-40-20-20-F

4,5

15,75

5,25

4,5

2,0

1,50 bis 2,50

LM-40-40-10-F

4,5

16,75

7,25

3,5

1,0

0,75 bis 1,25

LM-40-40-20-F

4,5

17,75

7,25

4,5

2,0

1,50 bis 2,50

LM-40-100-10

4,5

22,75

13,25

10,0*

3,5

1,0

0,75 bis 1,25

LM-40-100-20

4,5

23,75

13,25

10,0*

4,5

2,0

1,50 bis 2,50

LM-40-150-10

4,5

27,75

18,25

15,0*

3,5

1,0

0,75 bis 1,25

LM-40-150-20

4,5

28,75

18,25

15,0*

4,5

2,0

1,50 bis 2,50

LM-40-200-10

4,5

32,75

23,25

20,0*

3,5

1,0

0,75 bis 1,25

LM-40-200-20

4,5

3375

23,25

20,0*

4,5

2,0

1,50 bis 2,50

LM-50-25-10-F (-B40/42)

4,5

15,25

5,75

2,5

3,5

1,0

0,75 bis 1,25

LM-50-25-20-F (-B40/42)

4,5

16,5

5,75

2,5

4,5

2,0

1,50 bis 2,50

LM-50-100-10 (-B40/42)

4,5

22,75

13,25

10,0*

3,5

1,0

0,75 bis 1,25

LM-50-100-20 (-B40/42)

4,5

23,75

13,25

10,0*

4,5

2,0

1,50 bis 2,50

LM-50-150-10 (-B40/42)

4,5

27,75

18,25

15,0*

3,5

1,0

0,75 bis 1,25

LM-50-150-20 (-B40/42)

4,5

28,75

18,25

15,0*

4,5

2,0

1,50 bis 2,50

LM-50-200-10 (-B40/42)

4,5

32,75

23,35

20,0*

3,5

1,0

0,75 bis 1,25

LM-50-200-20 (-B40/42)

4,5

33,75

23,25

20,0*

4,5

2,0

1,50 bis 2,50

LM-60-30-10 (-F)

5,0

17,5

7,5

4,0

1,0

0,75 bis 1,25

LM-60-30-20 (-F)

5,0

18,5

7,5

5,0

2,0

1,50 bis 2,50

LM-60-40-10 (-F)

5,0

18,5

8,5

4,0

1,0

0,75 bis 1,25

LM-60-40-20 (-F)

5,0

19,5

8,5

5,0

2,0

1,50 bis 2,50

LM-80-30-10 (-F)

5,8

17,5

7,5

4,0

1,0

0,75 bis 1,25

LM-80-30-20 (-F)

5,7

18,5

7,5

5,0

2,0

1,50 bis 2,50

LM-80-40-10 (-F)

5,8

18,5

8,5

4,0

1,0

0,75 bis 1,25

LM-80-40-20 (-F)

5,8

19,5

8,5

5,0

2,0

1,50 bis 2,50

LM-80-50-10 (-F)

5,8

20,5

9,5

4,0

1,0

0,75 bis 1,25

LM-80-50-20 (-F)

5,8

21,5

9,5

5,0

2,0

1,50 bis 2,50

LM-92-40-10 (-F)

6,0

19,5

9,5

4,0

1,0

0,75 bis 1,25

LM-92-40-20 (-F)

6,0

20,5

9,5

5,0

2,0

1,50 bis 2,50

LM-92-50-10 (-F)

6,0

21,5

10,5

4,0

1,0

0,75 bis 1,25

LM-92-50-20 (-F)

6,0

22,5

10,5

5,0

2,0

1,50 bis 2,50

LM-95-60-10 (-F)

6,0

23,5

11,5

4,0

1,0

0,75 bis 1,25

LM-92-60-20 (-F)

6,0

24,5

11,5

5,0

2,0

1,50 bis 2,50

LM-119-40-10 (-F)

125

119

116

8,0

9,5

4,5

1,0

0,75 bis 1,25

LM-119-40-20 (-F)

125

119

116

8,0

9,5

5,5

2,0

1,50 bis 2,50

LM-119-50-10 (-F)

125

119

116

8,0

10,5

4,5

1,0

0,75 bis 1,25

LM-119-50-20 (-F)

125

119

116

8,0

10,5

5,5

2,0

1,50 bis 2,50

LM-119-60-10 (-F)

125

119

116

8,0

11,5

4,5

1,0

0,75 bis 1,25

LM-119-60-20 (-F)

125

119

116

8,0

11,5

5,5

2,0

1,50 bis 2,50

Alle Maße in mm! Weitere Manschetten / Maße auf Anfrage!

Lochbildmaße	A	B	C1	C2	D	R	W
Für LM-25-…	20,0	3,8	3,5	4,5	3,50	0,2 – 0,5	14,5°
Für LM-30-…	24,0	4,5	5,5	4,0	5,00	0,5 – 1,0	16,5°
Für LM-40-…	32,0	5,0	6,5	4,5	5,75	0,5 – 1,0	14,5°
Für LM-50-…	40,0 / 42,0	5,0	6,5	4,5	5,75	0,5 – 1,0	11,0°
Für LM-60-…	50,0	5,5	7,5	5,0	6,5	0,5 – 1,0	10,5°
Für LM-80-…	71,5	6,5	8,0	6,0	7,00	0,5 – 1,0	8,0°
Für LM-92-…	82,5	6,5	8,5	6,0	7,25	0,5 – 1,0	7,0°
Für LM-119-…	105,0	8,5	11,0	8,0	9,50	1,0 – 2,0	7,0°
Alle Maße in mm!

Lochbildmaße

Für LM-25-…

20,0

3,8

3,5

4,5

3,50

0,2 – 0,5

14,5°

Für LM-30-…

24,0

4,5

5,5

4,0

5,00

0,5 – 1,0

16,5°

Für LM-40-…

32,0

5,0

6,5

4,5

5,75

0,5 – 1,0

14,5°

Für LM-50-…

40,0 / 42,0

5,0

6,5

4,5

5,75

0,5 – 1,0

11,0°

Für LM-60-…

50,0

5,5

7,5

5,0

6,5

0,5 – 1,0

10,5°

Für LM-80-…

71,5

6,5

8,0

6,0

7,00

0,5 – 1,0

8,0°

Für LM-92-…

82,5

6,5

8,5

6,0

7,25

0,5 – 1,0

7,0°

Für LM-119-…

105,0

8,5

11,0

8,0

9,50

1,0 – 2,0

7,0°

Alle Maße in mm!

Artikelnummer:	SLM	40	20	10 oder 20	(F)
	Artikel	Lüftergröße	Flanschbreite	Plattenstärke: 10 = von 0,75 bis 1,75 mm 20 = von 2,00 – 3,50 mm	Freigestellte Ecken für Rip Type Lüfter

Artikelnummer:

SLM

10 oder 20

(F)

Artikel

Lüftergröße

Flanschbreite

Plattenstärke:
10 = von 0,75 bis 1,75 mm
20 = von 2,00 – 3,50 mm

Freigestellte Ecken für Rip Type Lüfter

Artikel Nr.	A	B	C	D	E	F	G	H	S	Plattenstärke
SLM-25-100-10	27	25	24	2,6	24,00	12,25	10,0*	6,0	0,75	0,75 bis 1,75
SLM-25-100-20	27	25	24	2,6	25,00	12,25	10,0*	6,0	1,75	2,00 bis 3,50
SLM-30-100-10	33	30	28	2,6	27,00	13,25	10,0*	7,0	0,75	0,75 bis 1,75
SLM-30-100-20	33	30	28	2,6	28,00	13,25	10,0*	7,0	1,75	2,00 bis 3,50
SLM-40-20-10-F	43	40	38	4,0	20,00	5,25	2,0	8,0	0,75	0,75 bis 1,75
SLM-40-20-20-F	43	40	38	4,0	21,00	5,25	2,0	8,0	1,75	2,00 bis 3,50
SLM-40-40-10-F	43	40	38	4,0	22,00	7,25	4,0	8,0	0,75	0,75 bis 1,75
SLM-40-40-20-F	43	40	38	4,0	23,00	7,25	4,0	8,0	1,75	2,00 bis 3,50
SLM-40-100-10	43	40	38	4,0	28,00	13,25	10,0*	8,0	0,75	0,75 bis 1,75
SLM-40-100-20	43	40	38	4,0	29,00	13,25	10,0*	8,0	1,75	2,00 bis 3,50
SLM-40-150-10	43	40	38	4,0	33,00	18,25	15,0*	8,0	0,75	0,75 bis 1,75
SLM-40-150-20	43	40	38	4,0	34,00	18,25	15,0*	8,0	1,75	2,00 bis 3,50
SLM-40-200-10	43	40	38	4,0	38,00	23,25	20,0*	8,0	0,75	0,75 bis 1,75
SLM-40-200-20	43	40	38	4,0	39,00	23,25	20,0*	8,0	1,75	2,00 bis 3,50
SLM-50-25-10-F (-B40/42)	53	50	48	4,0	20,50	5,75	2,5	8,0	0,75	0,75 bis 1,75
SLM-50-25-20-F (-B40/42)	53	50	48	4,0	21,50	5,75	2,5	8,0	1,75	2,00 bis 3,50
SLM-50-100-10 (-B40/42)	53	50	48	4,0	28,00	13,25	10,0*	8,0	0,75	0,75 bis 1,75
SLM-50-100-20 (-B40/42)	53	50	48	4,0	29,00	13,25	10,0*	8,0	1,75	2,00 bis 3,50
SLM-50-150-10 (-B40/42)	53	50	48	4,0	33,00	18,25	15,0*	8,0	0,75	0,75 bis 1,75
SLM-50-150-20 (-B40/42)	53	50	48	4,0	34,00	18,25	15,0*	8,0	1,75	2,00 bis 3,50
SLM-50-200-10 (-B40/42)	53	50	48	4,0	38,00	23,35	20,0*	8,0	0,75	0,75 bis 1,75
SLM-50-200-20 (-B40/42)	53	50	48	4,0	39,00	23,25	20,0*	8,0	1,75	2,00 bis 3,50
SLM-60-30-10 (-F)	64	60	58	4,0	23,25	7,5	3,0	9,0	0,75	0,75 bis 1,75
SLM-60-30-20 (-F)	64	60	58	4,0	24,25	7,5	3,0	9,0	1,75	2,00 bis 3,50
SLM-60-40-10 (-F)	64	60	58	4,0	24,25	8,5	4,0	9,0	0,75	0,75 bis 1,75
SLM-60-40-20 (-F)	64	60	58	4,0	25,25	8,5	4,0	9,0	1,75	2,00 bis 3,50
SLM-80-30-10 (-F)	84	80	77	4,0	23,25	7,5	3,0	9,0	0,75	0,75 bis 1,75
SLM-80-30-20 (-F)	84	80	77	4,0	24,25	7,5	3,0	9,0	1,75	2,00 bis 3,50
SLM-80-40-10 (-F)	84	88	77	4,0	24,25	8,5	4,0	9,0	0,75	0,75 bis 1,75
SLM-80-40-20 (-F)	84	80	77	4,0	25,25	8,5	4,0	9,0	1,75	2,00 bis 3,50
SLM-80-50-10 (-F)	84	80	77	4,0	25,25	9,5	5,0	9,0	0,75	0,75 bis 1,75
SLM-80-50-20 (-F)	84	80	77	4,0	26,25	9,5	5,0	9,0	1,75	2,00 bis 3,50
SLM-92-40-10 (-F)	97	92	89	4,0	26,25	9,5	4,0	9,0	0,75	0,75 bis 1,75
SLM-92-40-20 (-F)	97	92	89	4,0	27,25	9,5	4,0	9,0	1,75	2,00 bis 3,50
SLM-92-50-10 (-F)	97	92	89	4,0	27,25	10,5	5,0	9,0	0,75	0,75 bis 1,75
SLM-92-50-20 (-F)	97	92	89	4,0	28,25	10,5	5,0	9,0	1,75	2,00 bis 3,50
SLM-95-60-10 (-F)	97	92	89	4,0	28,25	11,5	6,0	9,0	0,75	0,75 bis 1,75
SLM-92-60-20 (-F)	97	92	89	4,0	29,25	11,5	6,0	9,0	1,75	2,00 bis 3,50
SLM-119-40-10 (-F)	125	119	116	4,0	28,25	9,5	4,0	10,0	0,75	0,75 bis 1,75
SLM-119-40-20 (-F)	125	119	116	4,0	29,25	9,5	4,0	10,0	1,75	2,00 bis 3,50
SLM-119-50-10 (-F)	125	119	116	4,0	29,25	10,5	5,0	10,0	0,75	0,75 bis 1,75
SLM-119-50-20 (-F)	125	119	116	4,0	30,25	10,5	5,0	10,0	1,75	2,00 bis 3,50
SLM-119-60-10 (-F)	125	119	116	4,0	30,25	11,5	6,0	10,0	0,75	0,75 bis 1,75
SLM-119-60-20 (-F)	125	119	116	4,0	21,25	11,5	6,0	10,0	1,75	2,00 bis 3,50
Alle Maße in mm! Weitere Manschetten / Maße auf Anfrage!

Artikel Nr.

Plattenstärke

SLM-25-100-10

2,6

24,00

12,25

10,0*

6,0

0,75

0,75 bis 1,75

SLM-25-100-20

2,6

25,00

12,25

10,0*

6,0

1,75

2,00 bis 3,50

SLM-30-100-10

2,6

27,00

13,25

10,0*

7,0

0,75

0,75 bis 1,75

SLM-30-100-20

2,6

28,00

13,25

10,0*

7,0

1,75

2,00 bis 3,50

SLM-40-20-10-F

4,0

20,00

5,25

2,0

8,0

0,75

0,75 bis 1,75

SLM-40-20-20-F

4,0

21,00

5,25

2,0

8,0

1,75

2,00 bis 3,50

SLM-40-40-10-F

4,0

22,00

7,25

4,0

8,0

0,75

0,75 bis 1,75

SLM-40-40-20-F

4,0

23,00

7,25

4,0

8,0

1,75

2,00 bis 3,50

SLM-40-100-10

4,0

28,00

13,25

10,0*

8,0

0,75

0,75 bis 1,75

SLM-40-100-20

4,0

29,00

13,25

10,0*

8,0

1,75

2,00 bis 3,50

SLM-40-150-10

4,0

33,00

18,25

15,0*

8,0

0,75

0,75 bis 1,75

SLM-40-150-20

4,0

34,00

18,25

15,0*

8,0

1,75

2,00 bis 3,50

SLM-40-200-10

4,0

38,00

23,25

20,0*

8,0

0,75

0,75 bis 1,75

SLM-40-200-20

4,0

39,00

23,25

20,0*

8,0

1,75

2,00 bis 3,50

SLM-50-25-10-F (-B40/42)

4,0

20,50

5,75

2,5

8,0

0,75

0,75 bis 1,75

SLM-50-25-20-F (-B40/42)

4,0

21,50

5,75

2,5

8,0

1,75

2,00 bis 3,50

SLM-50-100-10 (-B40/42)

4,0

28,00

13,25

10,0*

8,0

0,75

0,75 bis 1,75

SLM-50-100-20 (-B40/42)

4,0

29,00

13,25

10,0*

8,0

1,75

2,00 bis 3,50

SLM-50-150-10 (-B40/42)

4,0

33,00

18,25

15,0*

8,0

0,75

0,75 bis 1,75

SLM-50-150-20 (-B40/42)

4,0

34,00

18,25

15,0*

8,0

1,75

2,00 bis 3,50

SLM-50-200-10 (-B40/42)

4,0

38,00

23,35

20,0*

8,0

0,75

0,75 bis 1,75

SLM-50-200-20 (-B40/42)

4,0

39,00

23,25

20,0*

8,0

1,75

2,00 bis 3,50

SLM-60-30-10 (-F)

4,0

23,25

7,5

3,0

9,0

0,75

0,75 bis 1,75

SLM-60-30-20 (-F)

4,0

24,25

7,5

3,0

9,0

1,75

2,00 bis 3,50

SLM-60-40-10 (-F)

4,0

24,25

8,5

4,0

9,0

0,75

0,75 bis 1,75

SLM-60-40-20 (-F)

4,0

25,25

8,5

4,0

9,0

1,75

2,00 bis 3,50

SLM-80-30-10 (-F)

4,0

23,25

7,5

3,0

9,0

0,75

0,75 bis 1,75

SLM-80-30-20 (-F)

4,0

24,25

7,5

3,0

9,0

1,75

2,00 bis 3,50

SLM-80-40-10 (-F)

4,0

24,25

8,5

4,0

9,0

0,75

0,75 bis 1,75

SLM-80-40-20 (-F)

4,0

25,25

8,5

4,0

9,0

1,75

2,00 bis 3,50

SLM-80-50-10 (-F)

4,0

25,25

9,5

5,0

9,0

0,75

0,75 bis 1,75

SLM-80-50-20 (-F)

4,0

26,25

9,5

5,0

9,0

1,75

2,00 bis 3,50

SLM-92-40-10 (-F)

4,0

26,25

9,5

4,0

9,0

0,75

0,75 bis 1,75

SLM-92-40-20 (-F)

4,0

27,25

9,5

4,0

9,0

1,75

2,00 bis 3,50

SLM-92-50-10 (-F)

4,0

27,25

10,5

5,0

9,0

0,75

0,75 bis 1,75

SLM-92-50-20 (-F)

4,0

28,25

10,5

5,0

9,0

1,75

2,00 bis 3,50

SLM-95-60-10 (-F)

4,0

28,25

11,5

6,0

9,0

0,75

0,75 bis 1,75

SLM-92-60-20 (-F)

4,0

29,25

11,5

6,0

9,0

1,75

2,00 bis 3,50

SLM-119-40-10 (-F)

125

119

116

4,0

28,25

9,5

4,0

10,0

0,75

0,75 bis 1,75

SLM-119-40-20 (-F)

125

119

116

4,0

29,25

9,5

4,0

10,0

1,75

2,00 bis 3,50

SLM-119-50-10 (-F)

125

119

116

4,0

29,25

10,5

5,0

10,0

0,75

0,75 bis 1,75

SLM-119-50-20 (-F)

125

119

116

4,0

30,25

10,5

5,0

10,0

1,75

2,00 bis 3,50

SLM-119-60-10 (-F)

125

119

116

4,0

30,25

11,5

6,0

10,0

0,75

0,75 bis 1,75

SLM-119-60-20 (-F)

125

119

116

4,0

21,25

11,5

6,0

10,0

1,75

2,00 bis 3,50

Alle Maße in mm! Weitere Manschetten / Maße auf Anfrage!

Lochbildmaße	A	B	X
Für SLM-25-…	20	2,8	Form bzw. Maß abhängig vom Lüfterhersteller
Für SLM-30-…	24	2,8
Für SLM-40-…	32	4,3
Für SLM-50-…	40,0 / 42,0	4,3
Für SLM-60-…	50	4,3
Für SLM-80-…	71,5	4,3
Für SLM-92-…	82,5	4,3
Für SLM-119-…	105	4,3
Alle Maße in mm!

Lochbildmaße

Für SLM-25-…

2,8

Form bzw. Maß
abhängig vom
Lüfterhersteller

Für SLM-30-…

2,8

Für SLM-40-…

4,3

Für SLM-50-…

40,0 / 42,0

4,3

Für SLM-60-…

4,3

Für SLM-80-…

71,5

4,3

Für SLM-92-…

82,5

4,3

Für SLM-119-…

105

4,3

Alle Maße in mm!

Mo – Do	07:00 bis 16:00 Uhr
Fr	07:00 bis 13:00 Uhr

THOPTEC

Axiallüfter-Befestigung

Schraubenlose Befestigung von Axiallüftern

Typ LM – Typ SLM

Finden Sie Ihre passende Axiallüfter-Manschette

Technische Spezifikationen

Material & Eigenschaften

Temperatur & Umgebung

Verfügbare Größen

Montagearten

Steck-Drehmontage

Steck-Drehmontage

Steck-Schubmontage

Steck-Schubmontage

Steck-Ziehmontage

Steck-Ziehmontage

Steckmontage

Steckmontage

Zubehör für komplette Lösungen

Schutzgitter

EMV-Bleche

Insektenschutzgitter

Grobstaubfilter

Lamellennieten

Sicherungsnieten

Benötigen Sie technische Unterstützung?

So finden Sie uns

Telefon

E-Mail

THOPTEC

Ihr Partner für innovative Befestigungstechnik.

Über Uns

Produkte

Leistungen

Unternehmen

Produktsucher

Wählen Sie Ihre Produktkategorie

Axiallüfter-Manschetten

Radiallüfter-Befestigung

Festplatten-Manschetten

Leiterplatten-Befestigung

Lautsprecher-Befestigung

Universal-Montage

Ihr Produkt

Daten über die Lüftermanschette

Montagearten und Lochbilder zur Lüftermanschette

Lochbildmaße-Luftermanschette

Daten über die Steck-Lüftermanschette

Montageart und Lochbild zur Steck-Lüftermanschette
